欢迎阅读杰云云终端rdp连接的usb重定向功能详解，涉及到的终端有j35n，j50，j70，j90系列。基于2019年8月份以后的固件版本。
准备工作：
1、windows虚拟机采用win7旗舰版或者win10 专业版以上桌面版本。（实测win7专业版对外设重定向支持不够友好，windows server不允许重定向外设，如打印机）
2、确保windows主机安装有rdp加速包，并且版本为1.7.5或以上，或者安装了ramdesk 1.9.8以上版本。
内容目录：
1、u盘重定向 （适合终端和虚拟机或者远程主机一对一连接模式）
2、usb外设（打印机）重定向 （适合终端和虚拟机或者远程主机一对一连接模式）
3、打印机映射（适合终端和虚拟机或者远程主机一对一或者一对多连接模式，需要本地驱动）
4、usb重定向和映射的技术区别
1. u盘重定向
u盘重定向的两种模式
n 本地磁盘映射 （适合终端和虚拟机或者远程主机一对一或者一对多连接模式）
n usb重定向（仅适用虚拟化模式，终端和远程主机或虚拟机一对一的连接）
注意：两种模式可以共存，本地磁盘映射优选。
ø 本地磁盘映射方式

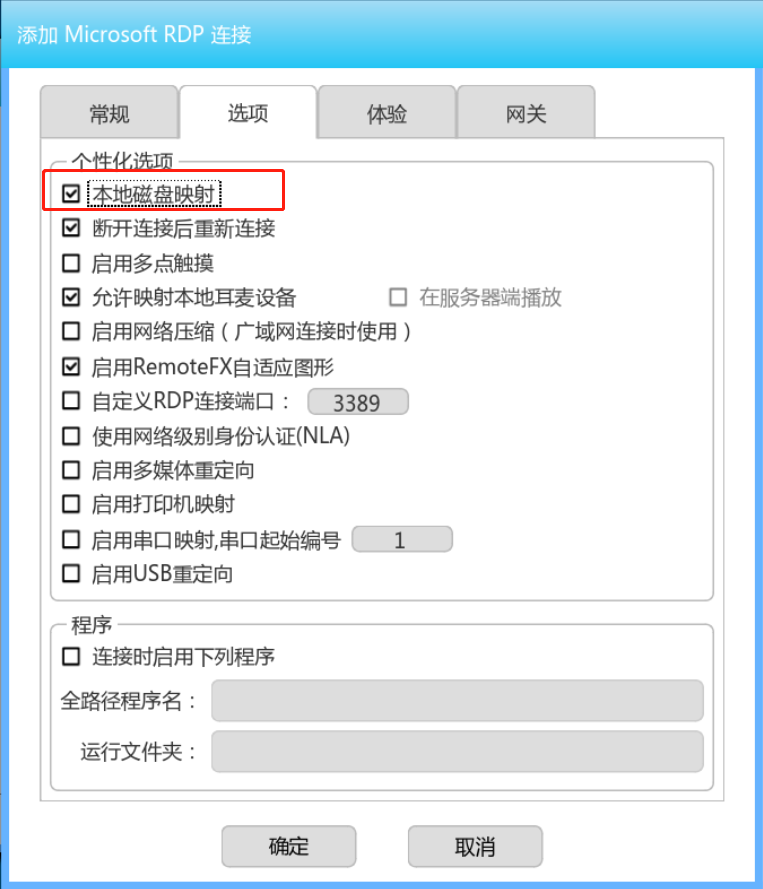

编辑rdp连接选项，如下图（1-1）所示，选择【本地磁盘映射】选项
图 （1-1）
ø usb重定向方式 （仅适合虚拟化模式，终端和主机或虚拟机一对一的连接）
编辑rdp连接选项，如下图（1-2）所示，选择【启用usb重定向】选项
图（1-2）

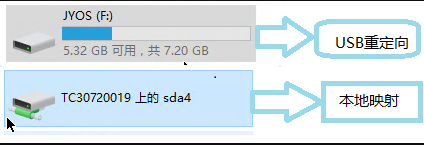

ø “本地磁盘映射”和“usb重定向”的效果如下图（1-3）
usb重定向效果与u盘插入电脑相似，它使用了类似usb over ip的协议，对网络质量要求高，一般在局域网才使用。
本地磁盘映射是通过rdp高层映射通道，类似网络共享，对网络质量要求低，读写速度比“usb重定向”模式快（当两种选项同时选择时，终端优先选择“本地磁盘映射”方式）。
图（1-3）
2. 外设重定向（如打印机重定向，仅适合虚拟化模式，终端和主机或虚拟机一对一的连接）
1. 请勾选【启用usb重定向】如图（2-1）所示。通常情况下同时要取消“本地磁盘映射”和“启用打印机映射”，入下图所示.
2. 确保windows主机侧安装有打印机（设备）驱动，并正常运行。
图（2-1）
ø 进入设备管理器及设备和打印机，可以查看到打印机设备和usb重定向端口（如图2-2）
图（2-2）
注意：windows server （如2016,2019）操作系统，貌似禁止了打印机的usb重定向。windows 7，10之类的桌面操作系统可以使用打印机重定向。
3. 打印机映射
“打印机映射”方式需要云终端安装有对应打印机的驱动。（当选择了“打印机映射”时，通常建议取消“usb重定向”方式），。
1. 启用打印机映射：启用后需要在【系统】-【高级】-【打印机设置】里配置对应打印机驱动。如图（3-2）所示。
图（3-2）
4.1 打印机映射需要在云终端上查找打印机驱动，以下演示hp laserjet professional m1132 mfp型号为例
4.2 将打印机usb线插入终端，打印机通电开机，再点击【打印机设置】如图（3-3）所示

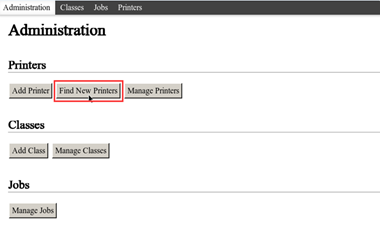

4.3 点击【find new printers】如图（4-3）所示
图（4-3）
4.4 选择第一点击【add this printer】如图（4-4）所示
图（4-4）

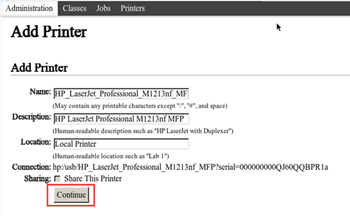

4.5 点击【continue】如图(4-5)所示
图（4-5）

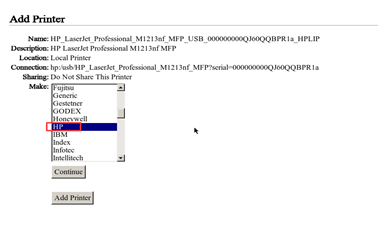

4.6 选择hp型号 点击【add printer】。如图（4-6）所示
图（4-6）

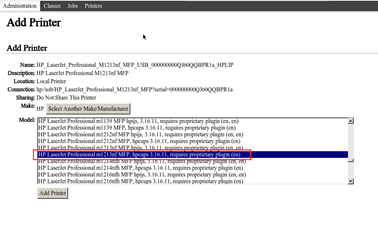

4.7 找到对应的打印机驱动 hp laserjet professional m1132 mfp,hpcups 3.16.11.requires proprictary plugin（cn）点击【add printer】。如图（4-7）所示
图（4-7）

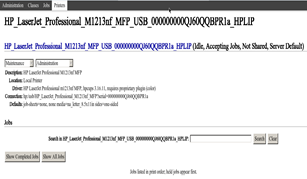

4.8 打印机映射设置完成，按f6退出。如图（4-8）所示
图（4-8）

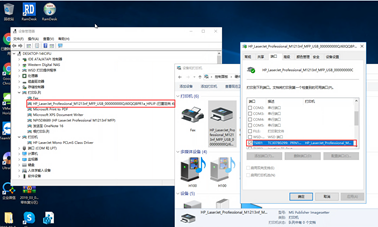

4.9 rdp连接勾选【启用打印机映射】登入桌面，打开设备管理器，设备和打印机可以查看到已经映射的打印机。如图（4-9）所示
图（4-9）
4. usb重定向和映射的技术区别
usb重定向模式仅仅适用终端和主机或者虚拟机一对一的连接模式，映射模式适用于多用户和一对一两种模式，但是重定向的兼容性更好，因为终端本地不需要有驱动。
n “usb重定向”方式，是使用一种usb over ip的通讯协议，将云终端的usb设备，原封不动的接入到远端的windows主机，就好像把远处主机的usb口，用网线延长到了云终端的usb端口，如图4-1。
图（4-1）usb重定向方式
优点是：云终端不需要有设备的驱动，设备的驱动安装在远端的windows主机。
缺点是：需要在ip网络上模拟usb的总线协议，对网络质量要求高。因此对于大流量的usb设备，尤其是usb模拟摄像头（码流能达到几百兆）是完全不适合usb重定向方式的，杰云提供了虚拟摄像头功能，解决这种问题。
n “映射”方式，云终端将usb设备（u盘和打印机）在云终端侧终结，云桌面协议（例如rdp协议）在远端的windows主机侧模拟一个对应的设备，云终端会把usb设备的数据转发到远端的windows主机，不需要模拟usb通讯协议，如图4-2。
图（4-2）本地磁盘映射和打印机映射方式
优点是：不需在ip网络上模拟usb的总线协议，对网络质量要求不高，连接可靠。
缺点是：云终端要预装usb设备的驱动。
